Đệm cao su cầu cảng chữ A D M W là nhóm thiết bị chống va chuyên dụng cho công trình biển. Mỗi chữ cái mô tả một kiểu mặt cắt ngang khác nhau, quyết định cách đệm chịu lực và biến dạng khi tàu cập bến.
Người mua thường nhầm lẫn giữa các kiểu mặt cắt này vì chúng có hình dạng gần giống nhau. Bài viết sau giúp bạn phân biệt rõ đặc tính kỹ thuật, ứng dụng và cách lắp đặt để chọn đúng loại phù hợp.
Đệm cao su cầu cảng chữ A, D, M, W: Đâu là điểm khác biệt?
Chữ A, D, M, W ở đây là ký hiệu cho hình dạng mặt cắt ngang của đệm chống va (marine fender), không phải chữ cái thông thường. Mỗi kiểu mặt cắt tạo ra một cách chịu tải và phân tán lực khác nhau.
Đệm chống va có nhiệm vụ hấp thụ xung lực khi tàu, sà lan hoặc thuyền áp vào bến. Nếu chọn sai kiểu mặt cắt, đệm có thể không bảo vệ đủ cho kết cấu bến hoặc truyền phản lực quá lớn vào công trình.
Vì vậy, việc phân biệt bốn kiểu chữ A, D, M, W giúp người thiết kế và người mua nhìn đúng vào nhu cầu thực tế của bến tàu.
Đặc tính kỹ thuật và ứng dụng của từng loại đệm chống va chữ A, D, M, W
Mỗi loại đệm có mặt cắt riêng, dẫn đến khác biệt về khả năng biến dạng, phản lực truyền xuống bến và phạm vi ứng dụng. Dưới đây là phân tích từng kiểu.

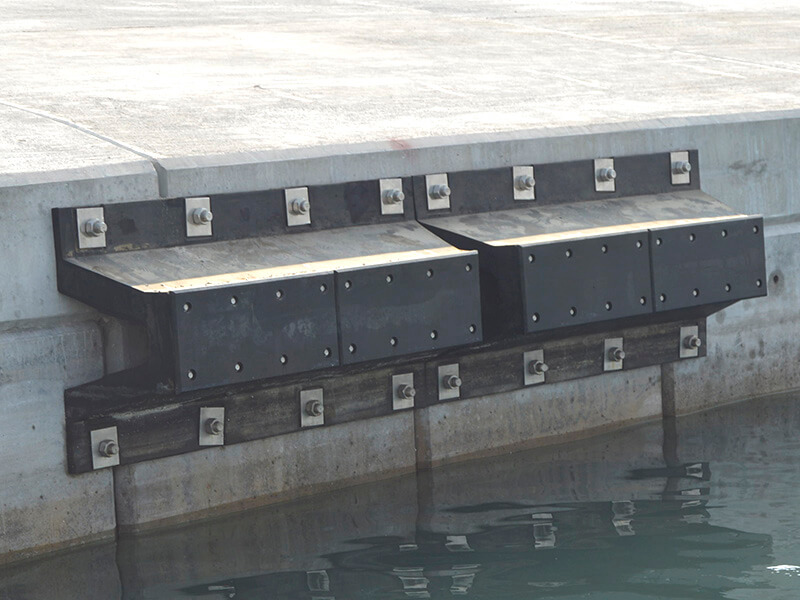

Đệm chống va chữ A
Mặt cắt hình thang với lưng thẳng, dạng đặc nên đàn hồi tốt khi bị nén. Khi tàu tác động, thân đệm nén từ phía trước vào, giữ ổn định nhờ phần chân đế rộng.
Loại này phù hợp cho bến tàu vừa và nhỏ, sà lan, bến phà. Có thể lắp trên mặt đứng hoặc mặt nằm ngang tùy kết cấu bến.
Vật liệu phổ biến là cao su thiên nhiên hoặc cao su tổng hợp có khả năng chống mài mòn, chống lão hóa do tia UV và nước mặn.

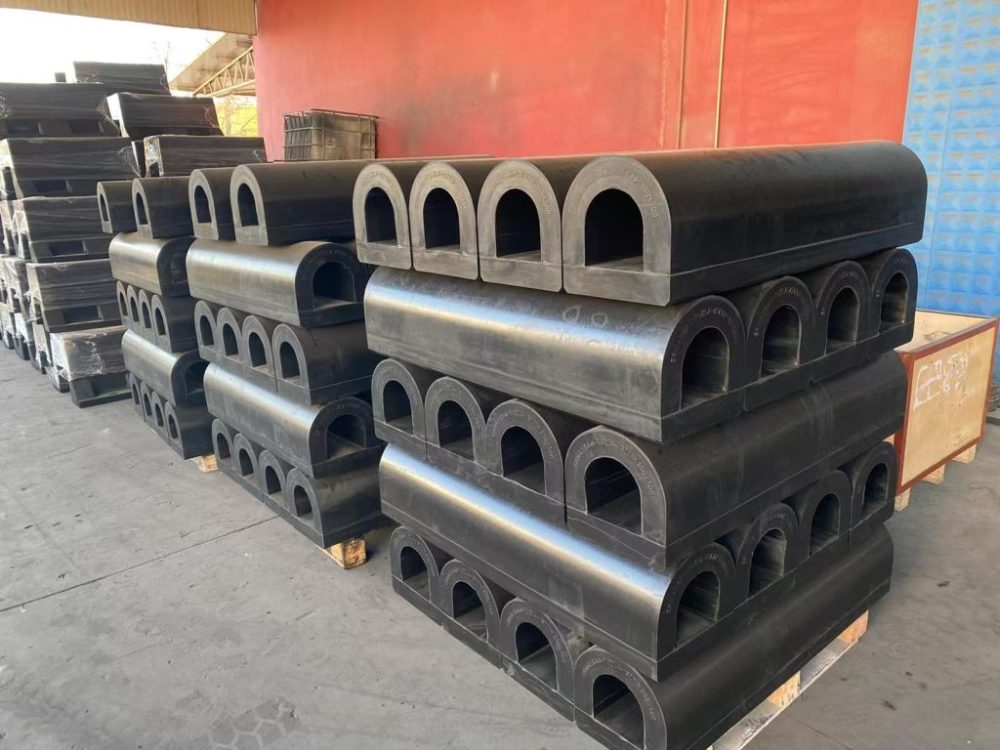

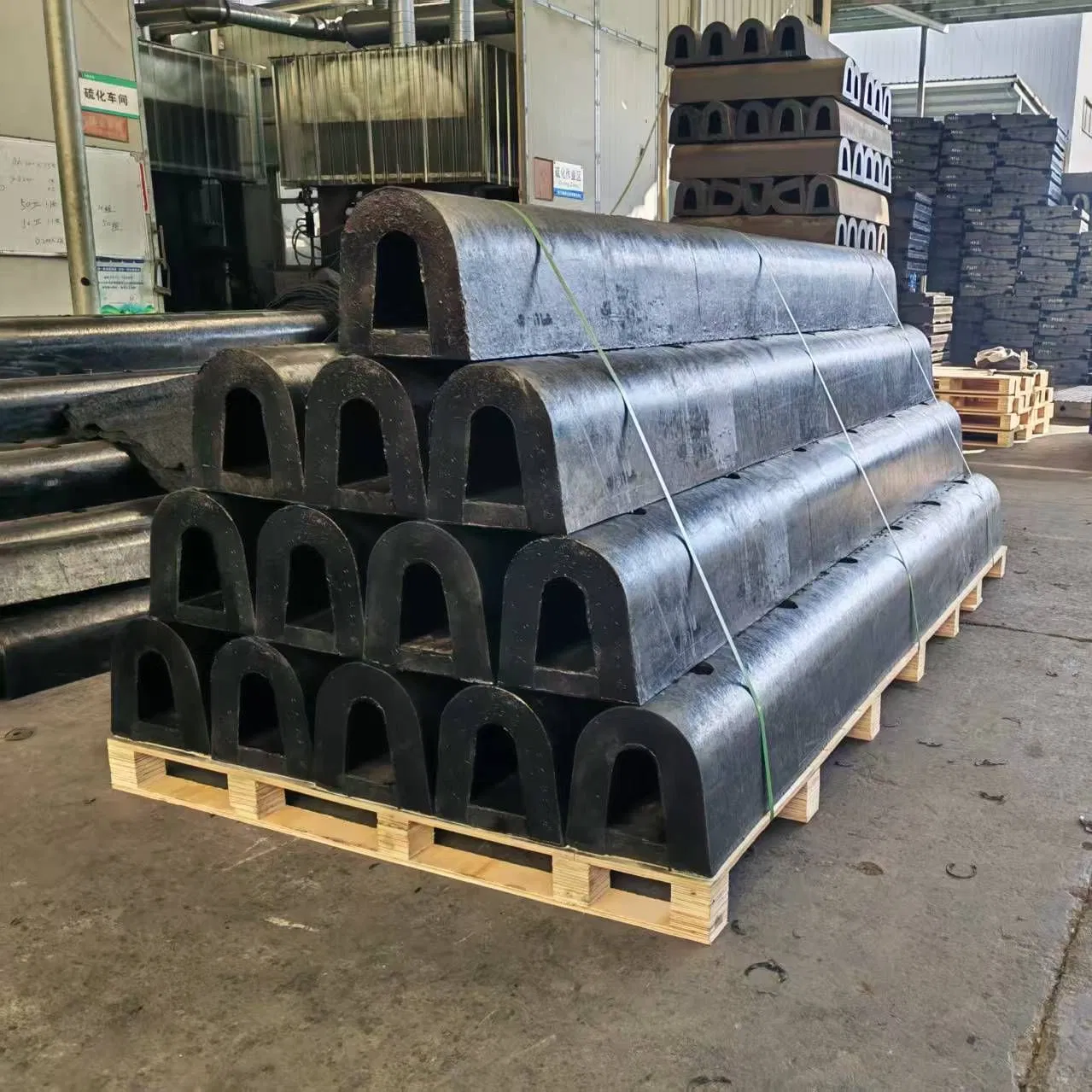

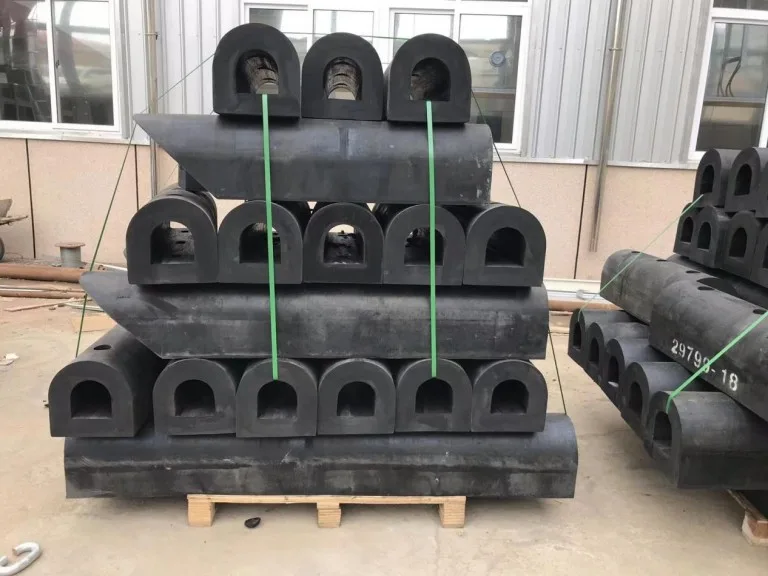

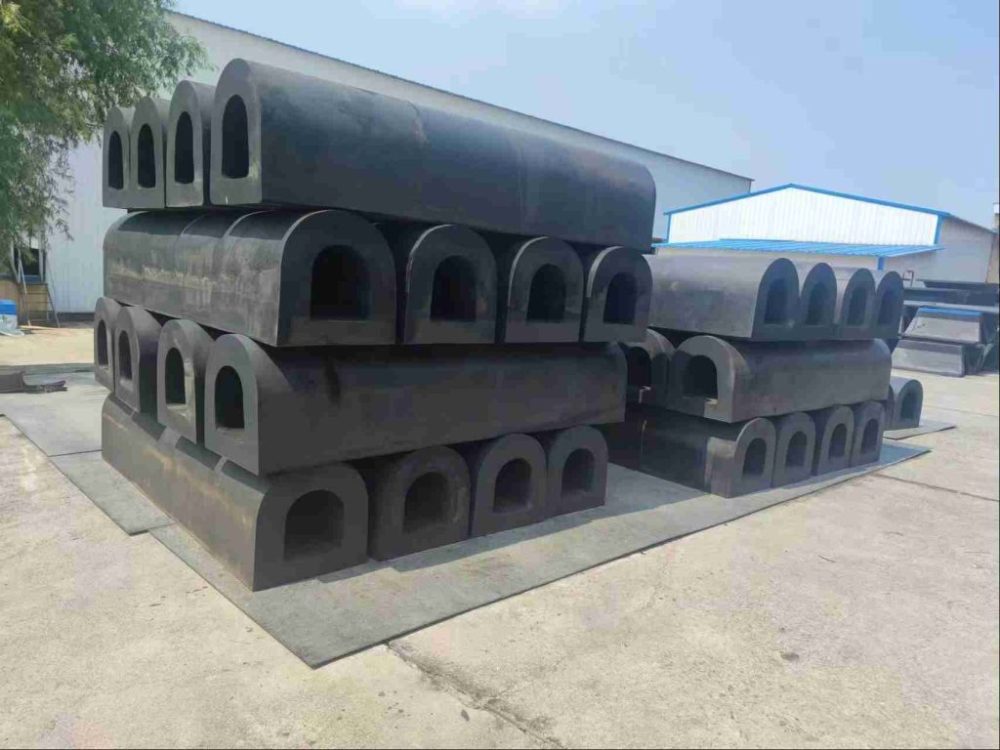

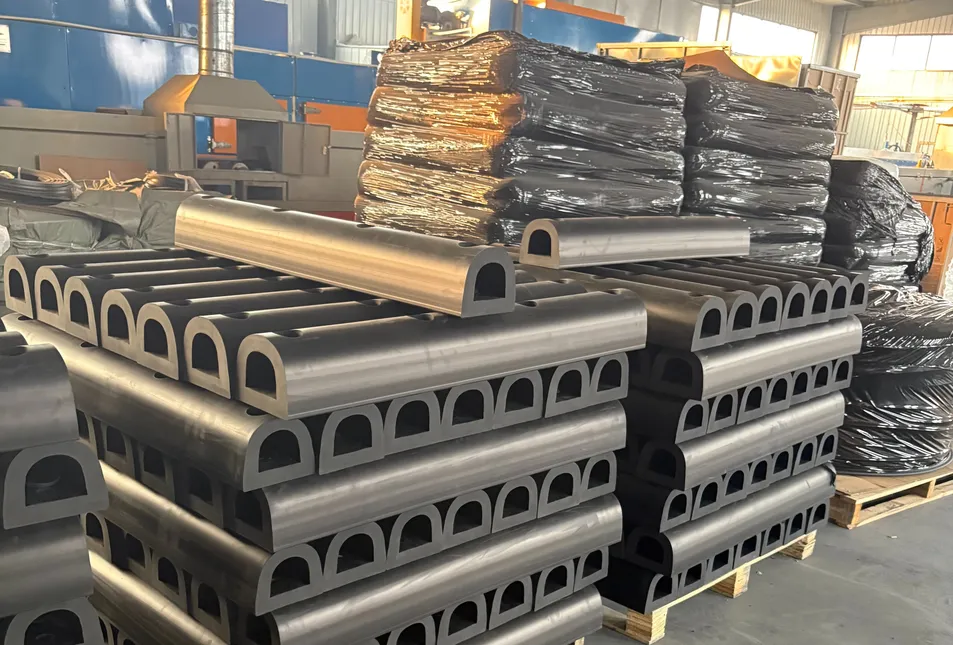

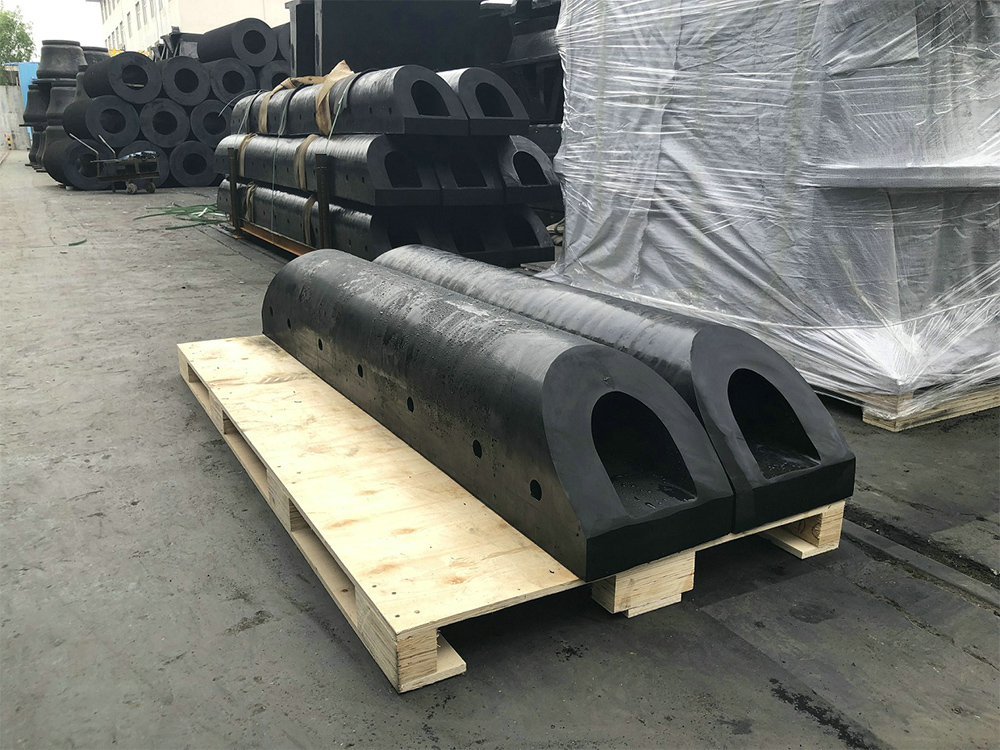

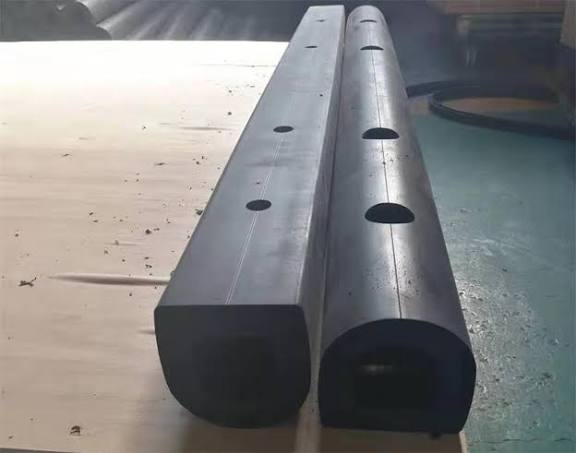

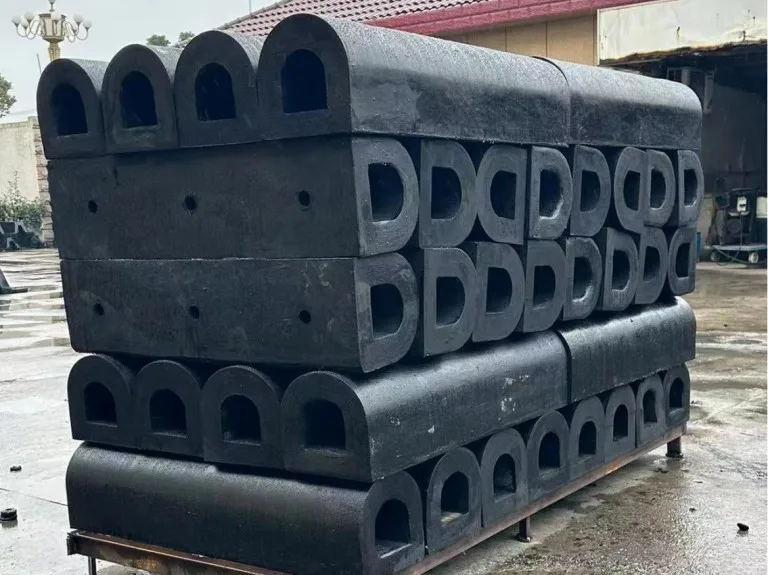

Đệm chống va chữ D
Mặt cắt dạng bán nguyệt, có thể rỗng hoặc đặc tùy thiết kế. Phần lưng cong giúp biến dạng nén tốt, giảm lực tác động đột ngột.
Đệm chữ D thích hợp khi không gian lắp đặt hạn chế, bến tàu nhỏ, bến nội địa hoặc cầu tàu dân dụng. Ưu điểm là giá thành cạnh tranh và dễ thay thế khi cần.
Đệm chống va chữ M
Mặt cắt hình chữ M tạo ra hai khoang tiếp xúc, tăng diện tích phân tán lực va đập. Khi bị nén, lực được dàn đều hơn sang hai bên thay vì dồn vào một điểm.
Sản phẩm này dùng cho cầu cảng container, bến tàu lớn và khu vực có tần suất va đập cao. Một số thiết kế kết hợp tấm thép gia cường bên trong để tăng độ bền.
Đệm chống va chữ W
Mặt cắt chữ W có nhiều gân tiếp xúc, giúp hấp thụ năng lượng lớn hơn so với các kiểu chữ khác. Phản lực truyền vào công trình cũng thấp hơn nhờ kết cấu phân tán lực linh hoạt.
Loại này phù hợp cho tàu trọng tải lớn, bến nước sâu và các công trình cảng biển quốc tế. Các sản phẩm chữ W thường được chế tạo theo tiêu chuẩn PIANC hoặc ISO 17357.
Bảng so sánh nhanh: Đệm chữ A, D, M, W khác nhau thế nào?
Bảng dưới đây tóm tắt các điểm chính giúp bạn nhìn tổng quan trước khi chọn loại phù hợp.
| Loại | Hình dạng mặt cắt | Ưu điểm | Nhược điểm | Ứng dụng điển hình |
|---|---|---|---|---|
| Chữ A | Hình thang, lưng thẳng | Lắp đặt linh hoạt, ổn định khi nén | Khả năng hấp thụ năng lượng trung bình | Bến tàu vừa và nhỏ, sà lan, bến phà |
| Chữ D | Bán nguyệt | Giá thành cạnh tranh, dễ thay thế | Phù hợp không gian hạn chế, tải nhỏ | Bến nội địa, cầu tàu dân dụng |
| Chữ M | Chữ M, hai khoang | Phân tán lực tốt, tăng diện tích tiếp xúc | Cần không gian lắp đặt lớn hơn | Cầu cảng container, bến tàu lớn |
| Chữ W | Chữ W, nhiều gân | Hấp thụ năng lượng lớn, phản lực thấp | Giá thành cao hơn, chế tạo phức tạp | Tàu trọng tải lớn, bến nước sâu |
Chọn đệm chống va chữ A, D, M, W theo loại tàu và kết cấu bến
Việc chọn loại đệm phụ thuộc vào trọng tải tàu, chiều cao mặt bến và khoảng trống lắp đặt. Ví dụ, bến phà hoặc sà lan nhỏ thường dùng chữ A hoặc D vì kết cấu gọn và chi phí hợp lý.
Với cầu cảng container hoặc bến tàu lớn, chữ M và W phát huy khả năng hấp thụ lực tốt hơn. Tuy nhiên, các thông số kỹ thuật cần được tính toán theo tiêu chuẩn PIANC hoặc ISO 17357.
Bài viết chỉ đưa ra gợi ý ban đầu. Quyết định cuối cùng nên dựa trên thiết kế kỹ thuật chính thức để đảm bảo an toàn cho cả tàu và bến.
Hướng dẫn lắp đặt đệm cao su cầu cảng chữ A, D, M, W
Quy trình lắp đặt cơ bản gồm các bước chính sau:
- Chuẩn bị bề mặt bến sạch sẽ, phẳng và đủ chịu lực.
- Định vị chính xác vị trí từng tấm đệm, khoan lỗ theo bản vẽ lắp đặt.
- Lắp bu lông neo và tấm thép liên kết vào các lỗ đã khoan.
- Siết chặt bu lông đều tay, kiểm tra độ thẳng hàng và độ bám dính của đệm.
Các phụ kiện thường đi kèm gồm bu lông, tấm thép, vòng đệm và khung đỡ. Bạn nên kiểm tra định kỳ các mối nối và bề mặt cao su.
Cần vệ sinh bề mặt đệm để tránh dầu mỡ, hà bám. Kiểm tra ăn mòn bu lông, vết nứt vỡ và độ bám dính của cao su để kịp thời thay thế.
Gia công đệm chống va theo bản vẽ và yêu cầu riêng
Không phải bến tàu nào cũng có sẵn đệm đúng kích thước tiêu chuẩn. Với yêu cầu thay thế đệm cũ hoặc thiết kế bến mới, bạn có thể đặt gia công theo mặt cắt và vật liệu riêng.
Quy trình làm theo yêu cầu thường gồm tiếp nhận bản vẽ hoặc kích thước, tư vấn kỹ thuật, báo giá, sản xuất và giao hàng. Bạn nên cung cấp đầy đủ bản vẽ để được hỗ trợ chọn vật liệu và kết cấu phù hợp.
Nếu cần tư vấn hoặc báo giá nhanh, hãy liên hệ số 0943.188.318. Đội ngũ kỹ thuật sẽ hỗ trợ tính toán sơ bộ và đề xuất loại đệm phù hợp.
Việc phân biệt đệm cao su cầu cảng chữ A D M W giúp bạn chọn đúng loại cho nhu cầu thực tế. Mỗi kiểu mặt cắt đều có ưu điểm riêng, phù hợp với từng quy mô bến tàu và tần suất va đập. Nếu cần tư vấn chi tiết hơn về thông số kỹ thuật, bạn có thể gửi bản vẽ hoặc kích thước để được hỗ trợ nhanh.
